Relé Eletromagnético HH54P DC 24V 4PDT 14 Pinos com Base DYF14A – uxcell A13042600UX0030

### Descrição do Produto

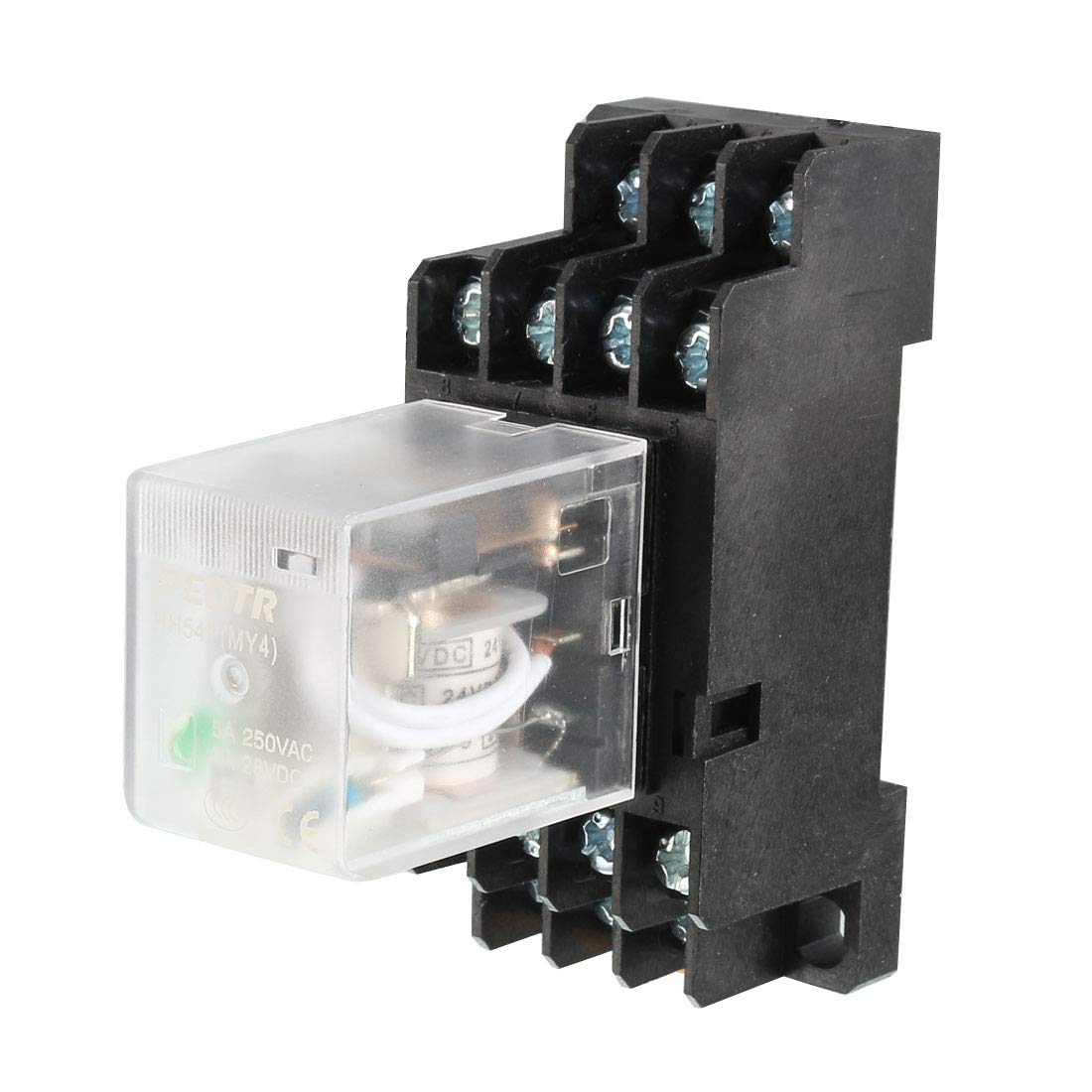

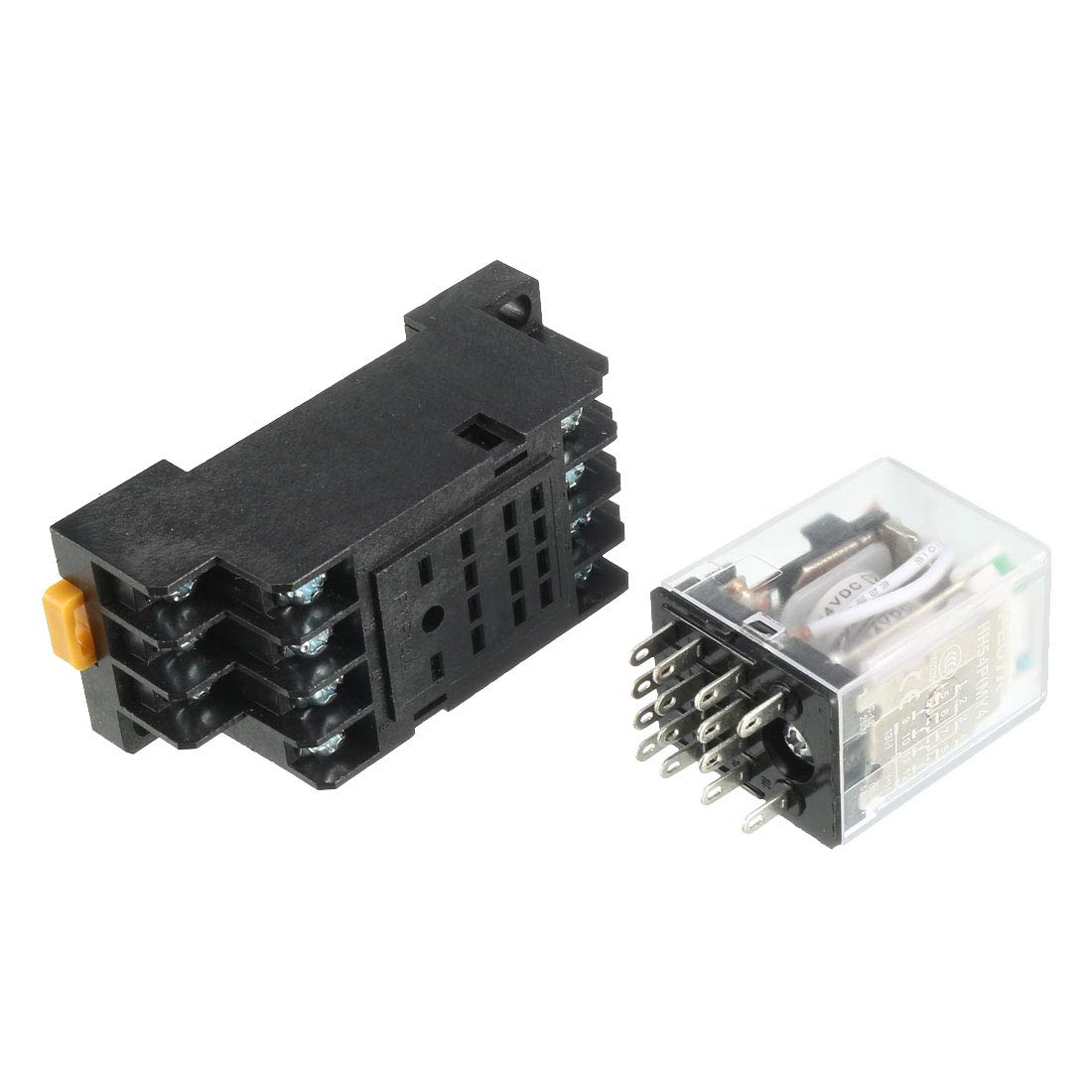

O Relé Eletromagnético HH54P é uma solução robusta e confiável para aplicações que exigem controle de potência em circuitos elétricos. Com um modelo de soquete DYF14A, este relé é projetado para operar com uma tensão de bobina de DC 24V, oferecendo uma capacidade de contato de 5A a 250VAC / 28VDC. O tipo 4PDT (quatro contatos de troca) permite uma versatilidade significativa em configurações de circuito, tornando-o ideal para uma variedade de aplicações industriais e comerciais.

Com um total de 14 terminais, o relé é facilmente montável em trilhos DIN de 35mm, facilitando a instalação em painéis elétricos. As dimensões totais do relé são aproximadamente 68 x 29 x 65mm, com um peso líquido de 74g, o que o torna compacto e leve, sem comprometer a durabilidade. O material da carcaça é plástico, disponível nas cores preto e azul claro, garantindo não apenas resistência, mas também uma estética moderna.

### Instruções de Uso:

Para utilizar o Relé Eletromagnético HH54P, siga os passos abaixo:

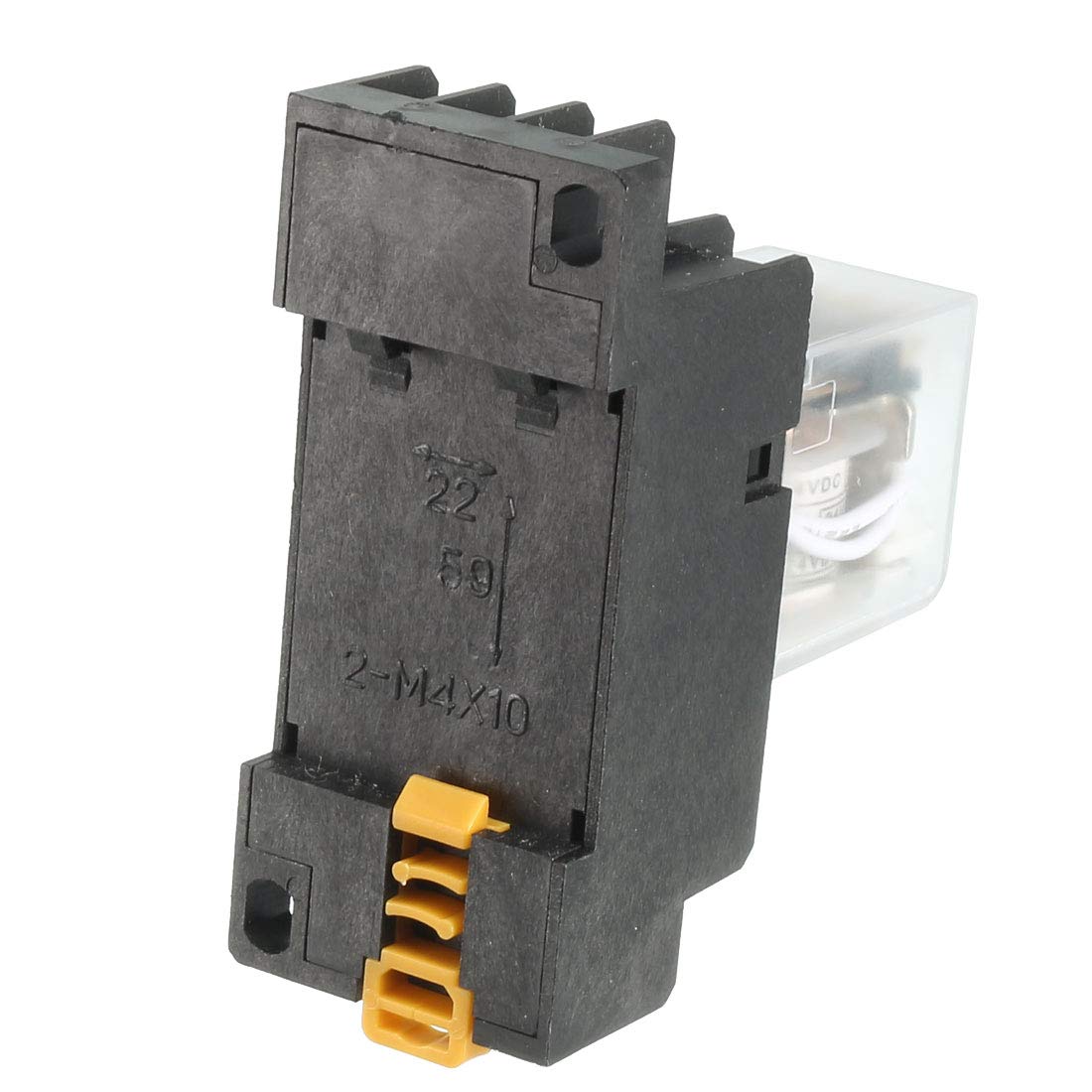

1. Instalação: Monte o relé na trilha DIN de 35mm, utilizando os orifícios de fixação de 6 x 4mm. Certifique-se de que o relé esteja firmemente preso para evitar vibrações indesejadas.

2. Conexão: Conecte os fios de entrada e saída aos terminais do relé, respeitando a configuração de contato desejada. Utilize um multímetro para verificar a continuidade e garantir que as conexões estejam corretas.

3. Alimentação: Aplique a tensão de DC 24V na bobina do relé. Verifique se a fonte de alimentação está estável e dentro das especificações.

4. Teste: Após a instalação, teste o relé acionando a bobina e verificando se os contatos estão funcionando corretamente. Utilize um dispositivo de carga para garantir que o relé está operando dentro da capacidade especificada.

### Características do Produto

– Modelo: HH54P
– Soquete: DYF14A
– Tensão da Bobina: DC 24V
– Capacidade de Contato: 5A a 250VAC / 28VDC
– Tipo: 4PDT
– Número de Terminais: 14
– Tipo de Montagem: Trilho DIN de 35mm
– Dimensões: 68 x 29 x 65mm (L x W x H)
– Material da Carcaça: Plástico
– Peso Líquido: 74g
– Cor Principal: Preto e Azul Claro

Este relé se destaca no mercado por sua confiabilidade e facilidade de instalação, sendo uma escolha ideal para engenheiros e técnicos que buscam eficiência em sistemas de controle elétrico.

### Perguntas Frequentes (FAQ)

Pergunta: Qual é a tensão máxima que o relé pode suportar?
Resposta: O relé HH54P suporta uma tensão máxima de 250VAC e 28VDC.

Pergunta: O relé é adequado para uso em ambientes externos?
Resposta: O relé é feito de plástico e não é classificado como à prova d’água, portanto, é recomendado para uso em ambientes internos ou protegidos.

Pergunta: Como posso saber se o relé está funcionando corretamente?
Resposta: Você pode testar o relé aplicando a tensão de bobina e verificando se os contatos estão se fechando corretamente com um multímetro.

Pergunta: O relé vem com garantia?
Resposta: A garantia pode variar conforme o vendedor, por isso é importante verificar as políticas de garantia no momento da compra.

Pergunta: Posso usar este relé em circuitos de alta potência?
Resposta: O relé HH54P é projetado para uma capacidade de contato de 5A, portanto, deve ser utilizado em circuitos que não excedam essa especificação para garantir segurança e funcionalidade.
