### Descrição do Produto

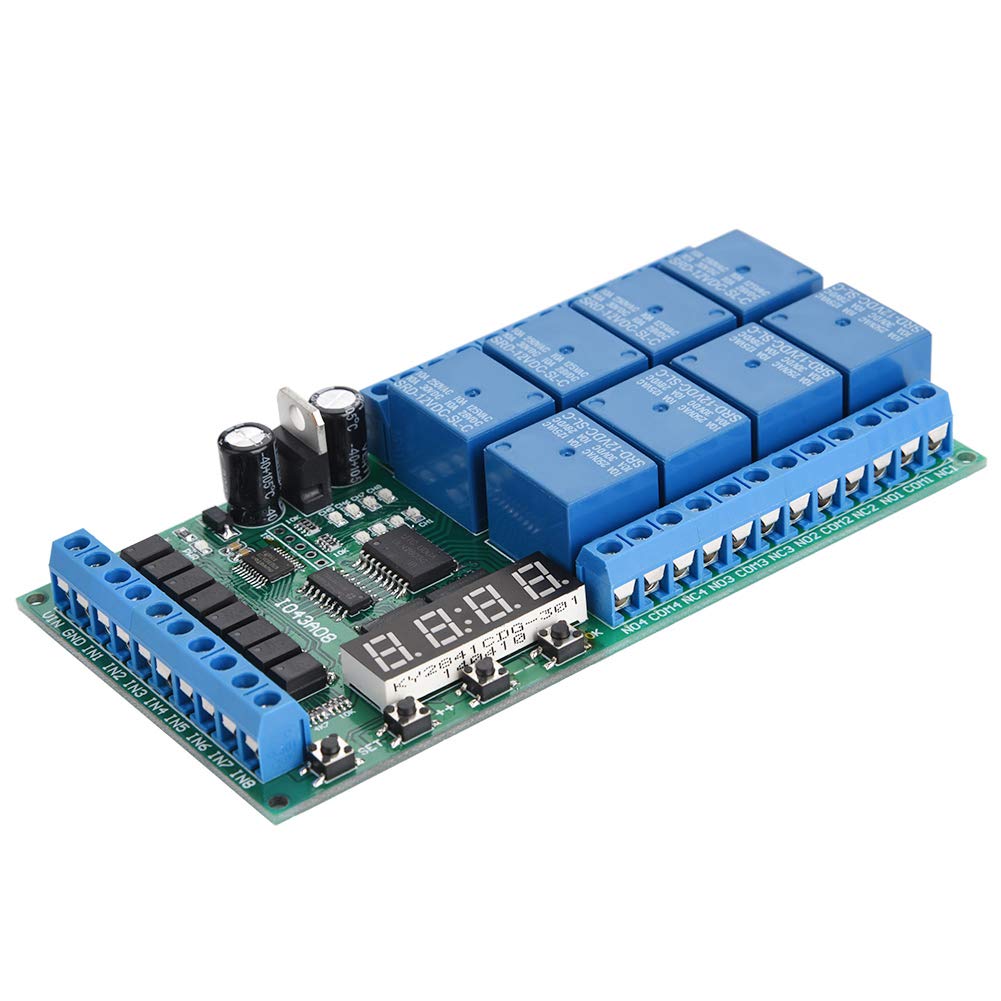

O Relé de Tempo Multifuncional é uma solução inovadora e versátil para quem busca controle preciso em sistemas eletrônicos. Com uma tensão de operação de DC 12V e capacidade de carga máxima de 10A em diversas configurações (10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC, 10A/12VDC), este módulo de relé é ideal para aplicações que exigem confiabilidade e eficiência.

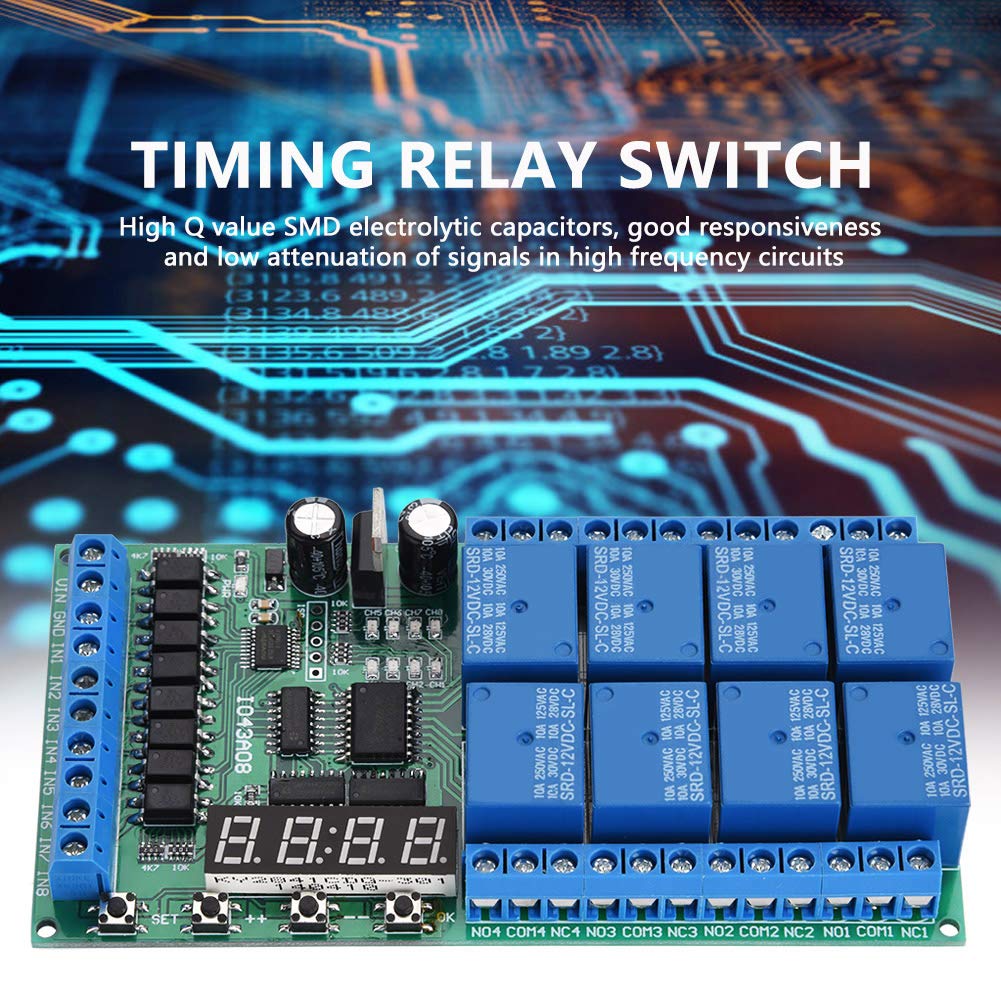

Este módulo apresenta seis modos funcionais distintos, cada um com três sub-modos: sem ciclo, 2-99 ciclos e ciclo contínuo. Essa flexibilidade permite que o usuário adapte o relé às suas necessidades específicas, seja para automação residencial, controle de iluminação, ou em projetos de robótica. A segurança é uma prioridade, e por isso, o Relé de Tempo Multifuncional é equipado com capacitores eletrolíticos SMD de alta qualidade, que garantem uma boa resposta e baixa atenuação nos circuitos.
Com oito canais de relé, cada canal pode ser acionado de forma independente, permitindo que os atrasos não interfiram entre si. Isso significa que você pode programar diferentes dispositivos para operar em momentos distintos, aumentando a eficiência do seu sistema. Além disso, oferecemos uma garantia de satisfação: se o produto não atender ou superar suas expectativas, você pode devolvê-lo para um reembolso, sem perguntas.
### Instruções de Uso:
Para utilizar o Relé de Tempo Multifuncional, conecte a fonte de alimentação de 12V ao módulo. Em seguida, selecione o modo desejado utilizando o seletor de modos. Para programar o tempo de atraso, ajuste os potenciômetros correspondentes a cada canal. Lembre-se de que cada canal opera de forma independente, permitindo que você configure diferentes tempos e modos para cada um. Após a configuração, conecte os dispositivos que deseja controlar aos terminais de saída do relé. Teste cada canal individualmente para garantir que tudo esteja funcionando conforme o esperado.
### Características do Produto
– Capacidade de Carga Máxima: 10A em 250VAC, 125VAC, 30VDC, 28VDC e 12VDC.
– Modos Funcionais: Seis modos com três sub-modos cada (sem ciclo, 2-99 ciclos, ciclo contínuo).
– Segurança: Capacitores SMD de alta qualidade para melhor desempenho.
– Independência dos Canais: Oito canais que podem ser acionados de forma independente, sem interferência entre eles.
– Garantia de Satisfação: Política de devolução sem perguntas.
### Perguntas Frequentes (FAQ)
Pergunta: Qual é a tensão de operação do Relé de Tempo Multifuncional?
Resposta: O módulo opera com uma tensão de DC 12V.
Pergunta: Quantos canais de relé este módulo possui?
Resposta: O módulo possui oito canais de relé, permitindo controle independente de cada um.
Pergunta: Quais são os modos funcionais disponíveis?
Resposta: O módulo oferece seis modos funcionais, cada um com três sub-modos: sem ciclo, 2-99 ciclos e ciclo contínuo.
Pergunta: O que fazer se o produto não atender às minhas expectativas?
Resposta: Se o produto não atender ou superar suas expectativas, você pode devolvê-lo para um reembolso, sem perguntas.
Pergunta: Como posso programar o tempo de atraso?
Resposta: O tempo de atraso pode ser programado ajustando os potenciômetros correspondentes a cada canal após selecionar o modo desejado.
Larry D. –
The instructions are, well, there are no instructions! No idea why retailers don’t provide, maybe it’s because it’s made in China, or they’re just too cheap to care. Who knows, it seems to me some poor ratings of like items might be due to the end user not knowing how to program and its functions. At present, the unit appears to be functioning well and seems stable. If time demonstrates a different outcome, I’ll report. But for now, here’s instructions on how it functions and parameters for programming.
Walfront 8CH Delay Cycle Relay Timer

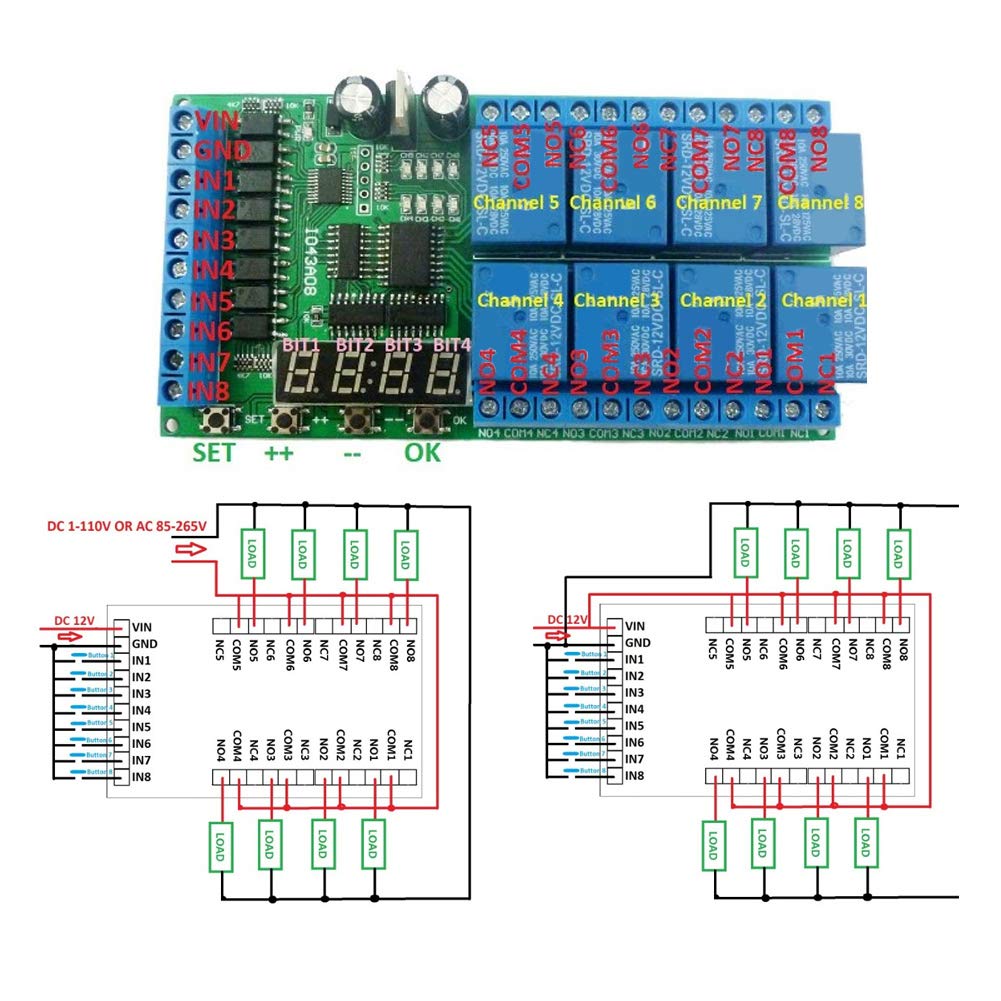

Connections:

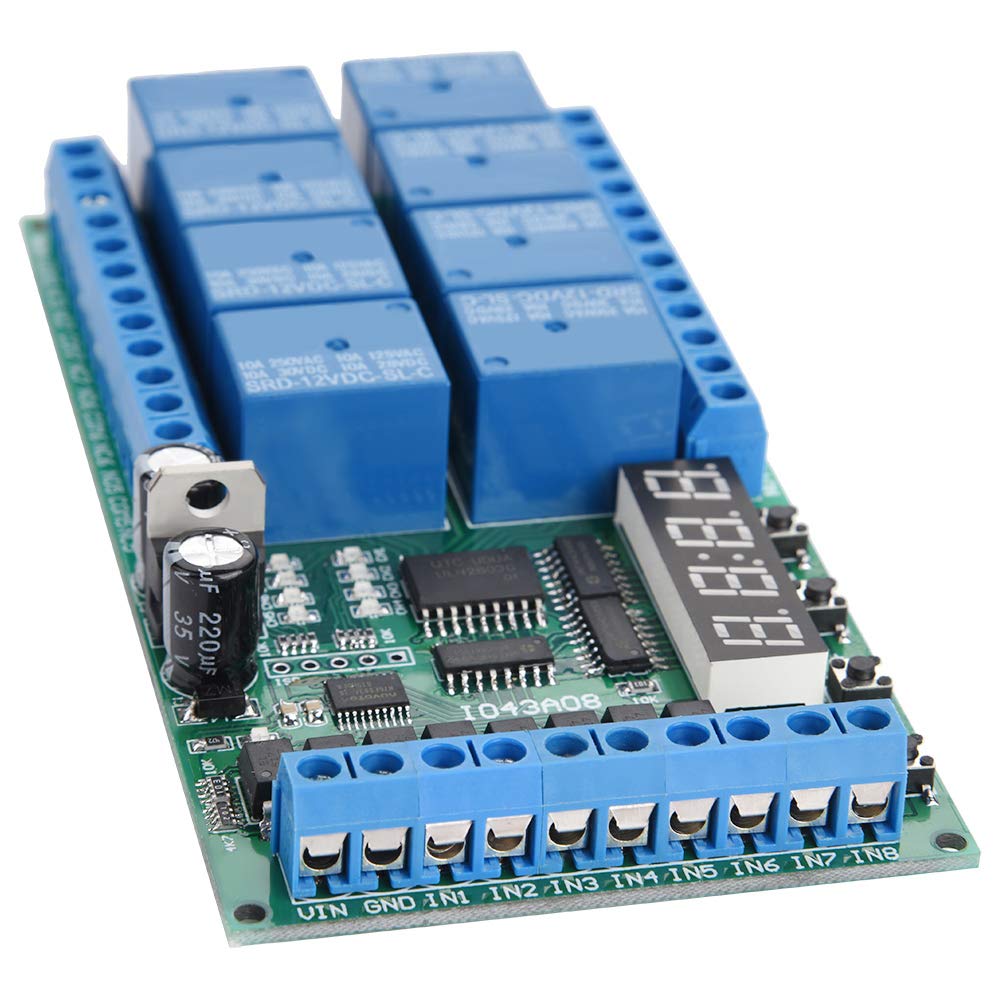

VIN, GND, In1, In2, In3, In4, In5, In6, In7, In8.
VIN = positive voltage in
GND = negative voltage in
In1 through In8 – To trigger relay(s): connect dc-(GND) to any “In1” through “In8” connector.
Each relay will trigger to its independent programming.
Controls:
Set, ++, –, OK
Set = Short press enters Programming – repeat press will toggle through functions and parameters
++ = increases Function and event duration
— = decreases function and even duration
OK = single press = enter – double press = displays timer – hold 5 seconds = turns display off/on
Functions:
F0, F1, F2, F3, F4, F5
F0 = NO – F1 = NC
F2 = NO – F3 = NC
F4 = NO – F5 = NC
F0 & F1 is controlled by parameters; 2 (seconds), 3 (minutes) & 4 (hours). Relays are ON for the time noted by 2, 3 & 4. Off for same duration. Parameters 5, 6 & 7 do not function for F1 or F2.
F2 & F3 is controlled by parameters; 2 (seconds), 3 (minutes) & 4 (hours) -AND- parameters 5 (seconds), 6 (minutes) & 7 (hours). Parameters 2, 3, & 4 control the duration of the relay on, parameters 5, 6 & 7 control the duration of the relay off.
F4 & F5 are similar to F2 & F3 but will be triggered upon powering on of the relay board.
In all functions (F0 – F5) parameter 8 controls repeat cycle (8 set to 0 = continuous cycling. 8 set to 1+ controls the number of cycles. Note: each cycle of either “on” or “off” is considered one cycle. See Parameter Outline for more information.
Parameters; 2 through 8:
2 – duration in seconds
3 – duration in minutes
4 – duration in hours
5 – duration in seconds
6 – duration in minutes
7 – duration in hours
8 – repeat cycle time: 0 = continuous, 1+ = number of cycles, see cycle note.
Cycle note (parameter #8):
Setting to 1 will cycle the relay one time. From NO to closed back to NO.
Setting to an even number will cycle the relay then rest on the opposite beginning position of the relay. If relay began as NO the relay will cycle then rest on the opposite position NC.
Setting to an odd number will cycle the relay then rest on the beginning position of the relay. If the relay began on NO the relay will cycle then rest on the same position NO.
Murad –
Absolutely perfect !!!
dmkbmw81 –
So, the lack of documentation is an incredibly serious flaw. Also, it appears that one cannot use this as a delay off relay module. It will come close with F2, but the time counts down after a specific pin receives a signal, and to keep it on you would have to pulse the signal, which is really impractical. I have another delay off module from another seller that works, but only one relay, and I need at least 8. Very disappointing.
